Válvula de retenção industrial

Válvula de retenção industrial

Descrição

A válvula de retenção industrial, também conhecida como válvula unidirecional, é um dispositivo importante em sistemas industriais que exigem o fluxo de fluido em apenas uma direção. Seu principal objetivo é evitar o refluxo, protegendo bombas, compressores e outros equipamentos sensíveis contra danos.

Faça seu Orçamento

Principais características da válvula de retenção industrial

A válvula de retenção industrial é projetada para garantir a passagem de fluido em uma única direção, atuando de forma autônoma. Isso as torna fundamentais em sistemas que precisam evitar o retorno de líquidos ou gases, protegendo equipamentos e garantindo a segurança operacional.

1. Funcionamento automático

A válvula de retenção industrial atua sem qualquer necessidade de intervenção humana ou acionamento externo. Ela se abre quando a pressão do fluido na direção correta ultrapassa a força de fechamento da válvula (geralmente por gravidade ou mola) e se fecha automaticamente assim que o fluxo reverte, impedindo o refluxo de maneira imediata e eficaz.

2. Tipos de construção

• Disco Oscilante (Swing Check)
  O disco articulado se move em torno de um eixo horizontal e se apoia por gravidade ou contrapeso. Recomendado para tubulações horizontais e para grandes vazões com mínima perda de carga.
• Disco Elevatório (Lift Check)
  Funciona com um disco que sobe e desce em um guia vertical. Apresenta excelente vedação e é indicada para fluidos sob alta pressão e sistemas de recirculação.
• Tipo pistão ou esfera
  Usa uma esfera ou êmbolo que se move livremente para vedar a passagem quando o fluxo reverte. Ideal para sistemas compactos, pulsantes ou com pequenas partículas em suspensão.

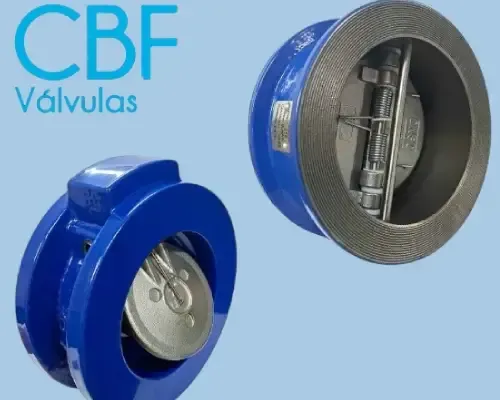

• Tipo dupla placa ou "Wafer"
  Possui duas abas móveis montadas sobre molas, alojadas entre flanges. Oferece uma solução extremamente compacta, leve e de instalação simples, especialmente em locais com restrição de espaço.

3. Materiais de construção

• Corpo da válvula: a escolha do material depende do fluido, da pressão e da temperatura do processo. Os materiais mais comuns para válvula de retenção industrial são:
• Aço carbono: para aplicações gerais e sistemas de água, óleo ou ar comprimido.
• Aço inoxidável: recomendado para ambientes corrosivos ou sanitários (indústria alimentícia e farmacêutica).
• Ferro fundido e dúctil: boa resistência mecânica para sistemas de água e esgoto.
• Bronze: usado em instalações com água potável e em ambientes marítimos.

• Elementos de vedação:

• EPDM: para água e soluções levemente ácidas.
• NBR (Buna-N): adequado para óleos, graxas e combustíveis leves.
• Viton: alta resistência química e térmica.
• PTFE (Teflon): excelente inércia química e durabilidade, ideal para produtos agressivos.

4. Conexões de montagem

• Flangeadas: permitem fácil montagem e desmontagem, com vedação segura em altas pressões.
• Roscadas: simples e econômicas, indicadas para sistemas de pequeno porte ou baixa pressão.
• Soldáveis (BW - Butt Weld / SW - Socket Weld): garantem máxima integridade e resistência mecânica, ideais para aplicações permanentes e de alta exigência.

5. Pressão e temperatura de operação

Cada válvula de retenção industrial é projetada para faixas específicas de pressão (PN ou Classe ANSI) e temperatura. A seleção correta depende do fluido, da carga hidráulica e das condições do processo. Existem modelos que operam com:

• Pressões de até 1500 psi (ou mais em projetos especiais);
• Temperaturas que podem ultrapassar os 400 °C, especialmente em aplicações com vapor ou óleo térmico.

Principais vantagens da válvula de retenção industrial

• Proteção de equipamentos: evita o refluxo que pode danificar bombas centrífugas, trocadores de calor e compressores.
• Baixa manutenção: devido ao seu funcionamento simples, possui menos componentes móveis e baixa taxa de falhas mecânicas.
• Eficiência energética: reduz o risco de retorno do fluido e melhora o rendimento do sistema hidráulico ou pneumático.
• Instalação versátil: pode ser instalada na posição horizontal ou vertical (dependendo do modelo), adaptando-se a diferentes layouts industriais.
• Resistência a ambientes severos: modelos industriais são projetados para operar sob altas pressões, temperaturas elevadas e exposição a produtos químicos ou abrasivos.

Aplicações da válvula de retenção industrial

A válvula de retenção industrial é indispensável em sistemas industriais onde é necessário impedir o fluxo reverso de fluidos. Sua função de bloqueio automático protege equipamentos, garante a segurança do processo e evita contaminações ou perdas de eficiência. Abaixo, detalhamos suas aplicações em diferentes setores:

1. Indústrias químicas e petroquímicas

• Prevenção de refluxo em linhas que transportam ácidos, bases, solventes ou gases tóxicos.
• Proteção de tanques, bombas e reatores contra pressões reversas que podem comprometer a segurança do sistema.
• Utilização em tubulações com produtos altamente agressivos, onde o retorno do fluido causaria contaminação cruzada ou reações indesejadas.

2. Saneamento e tratamento de água

• Instalação em estações elevatórias e sistemas de recalque, impedindo o retorno de água para os reservatórios ou poços.
• Preservação da integridade da água tratada e prevenção da mistura com águas residuais ou efluentes.
• Aplicação em sistemas de reuso, filtros, estações compactas e unidades de tratamento biológico.

3. Indústrias alimentícia e farmacêutica

• Garante a esterilidade e a segurança dos processos, evitando o refluxo de líquidos em linhas de produção limpas (CIP – Clean In Place).
• Evita a contaminação cruzada entre diferentes fases de um processo ou entre produtos incompatíveis.
• Ideal para aplicações sanitárias com exigência de alta pureza, onde é essencial manter o fluxo unidirecional.

4. Sistemas de bombeamento, HVAC e utilidades

• Proteção de bombas centrífugas e sistemas hidráulicos contra choques hidráulicos causados por retorno de fluido.
• Uso em torres de resfriamento, sistemas de ar condicionado central (chillers), aquecedores, caldeiras e linhas de condensado.
• Importantes em redes de água gelada, redes de distribuição de água quente e sistemas de combate a incêndio.

Carbofluor: empresa especializada em válvula de retenção industrial

A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais, como a válvula de retenção industrial e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais.

Entre em contato e solicite seu orçamento para válvula de retenção industrial agora mesmo!
