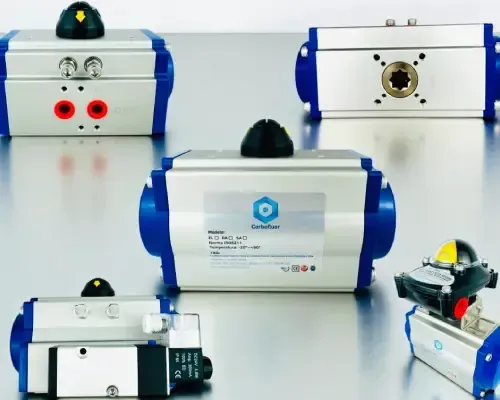

Atuador pneumático com dupla ação
O atuador pneumático com dupla ação é um dispositivo usado em sistemas de automação industrial para acionar válvulas e outros mecanismos de maneira eficiente, precisa e confiável. Seu funcionamento é feito a partir da utilização de ar comprimido para movimentar o atuador em duas direções abertura e fechamento oferecendo controle total sobre o movimento.
Faça seu OrçamentoComo funciona o atuador pneumático com dupla ação?
Diferente do atuador de simples ação, que utiliza ar comprimido para mover-se em uma direção e uma mola para retornar, o atuador pneumático de dupla ação usa ar comprimido tanto para avançar quanto para recuar. Isso garante força constante nas duas direções, melhorando o controle sobre a aplicação e permitindo ciclos mais rápidos.
O movimento é promovido por um pistão dentro de uma câmara. Quando o ar comprimido entra por uma das entradas, ele empurra o pistão para frente; quando o ar entra pela outra, o pistão retorna. Este sistema pode ser linear ou rotativo, dependendo da aplicação.
Tipos de atuador pneumático com dupla ação
- Lineares: produzem movimento retilíneo e são muito utilizados em operações como prensagem, empurrar/retirar peças, transporte de objetos e ajuste de componentes em linhas de montagem.
- Rotativos: convertem o movimento do pistão em rotação, geralmente por meio de mecanismos como pinhão e cremalheira. São usados principalmente para acionar válvulas de quarto de volta, como válvulas borboleta e de esfera.
Vantagens do atuador pneumático com dupla ação
Precisão no controle
O atuador pneumático com dupla ação proporciona um controle preciso sobre o posicionamento de válvulas e outros dispositivos mecânicos. Essa precisão é fundamental em processos industriais que requerem ajustes milimétricos no fluxo de fluidos, pressão ou movimentação de componentes. Com isso, sua compatibilidade com válvulas posicionadoras e controladores eletrônicos permite integração com sistemas avançados de automação, garantindo respostas rápidas e fidelidade aos comandos enviados.
Força em duas direções
Por utilizar ar comprimido para movimentar o mecanismo tanto na abertura quanto no fechamento, o atuador de dupla ação mantém força constante em ambos os sentidos. Isso garante maior estabilidade no funcionamento, mesmo em condições variáveis de carga, contrapressão ou torque exigido. Essa característica é especialmente importante em válvulas que operam com fluidos densos, gases sob alta pressão ou líquidos corrosivos.
Maior velocidade de operação
A resposta do atuador pneumático é quase instantânea. A velocidade de abertura e fechamento pode ser ajustada por reguladores de fluxo e válvulas de controle, tornando-o ideal para aplicações que exigem ciclos curtos e operações frequentes. Isso reduz o tempo de parada, melhora o rendimento das linhas produtivas e proporciona maior dinamismo em processos de controle automático.
Duração
Sua construção robusta e ausência de molas internas como ocorre nos atuadores de simples ação contribuem para menor desgaste dos componentes mecânicos. A utilização de materiais resistentes à corrosão, juntas de vedação reforçadas e câmaras seladas prolonga a vida útil do equipamento, mesmo em ambientes severos ou com agentes químicos agressivos. A manutenção preventiva também tende a ser mais simples e menos frequente.
Versatilidade
O atuador pneumático com dupla ação pode ser utilizado em uma ampla variedade de válvulas (borboleta, esfera, gaveta, globo, entre outras) e se adapta a diferentes padrões de montagem e torque exigido. Ele também pode operar sob diferentes faixas de pressão e temperatura, o que o torna adequado para aplicações nos setores químico, petroquímico, alimentício, farmacêutico, siderúrgico, papel e celulose, mineração, saneamento, HVAC, entre outros. Além disso, sua estrutura permite fácil integração com sensores de posição, controladores lógicos programáveis (CLPs), válvulas solenóides e sistemas SCADA.
Principais usos do atuador pneumático com dupla ação
O atuador pneumático com dupla ação é usado em:
- Automação de válvulas: em processos industriais que envolvem controle de fluidos, como água, vapor, óleo, ácidos e gases.
- Indústria química e petroquímica: controle de processos com produtos corrosivos e inflamáveis.
- Indústria de alimentos e bebidas: para acionamento de válvulas em linhas de produção que exigem higiene e precisão.
- Mineração e siderurgia: em processos de controle de materiais abrasivos e sistemas robustos.
- Sistemas de embalagem e montagem: onde o tempo de ciclo e a precisão são fundamentais para o desempenho da produção.
- Linhas de montagem automotiva: em operações repetitivas e que exigem força uniforme.
Considerações técnicas sobre o atuador pneumático com dupla ação
- Consumo de ar: como utiliza ar para ambos os sentidos de movimentação, o consumo de ar comprimido é maior do que nos atuadores de simples ação. Isso deve ser considerado no dimensionamento do sistema pneumático.
- Componentes de controle: precisa de válvulas solenóides do tipo 5/2 vias para alternar o fornecimento de ar entre as duas câmaras.
- Manutenção: é recomendado a inspeção periódica das vedações, conexões e lubrificação. Um sistema de filtragem de ar eficiente também ajuda a evitar desgaste precoce.
- Material e ambiente: existem versões fabricadas em alumínio, aço carbono, inox ou com revestimentos especiais para ambientes corrosivos, úmidos ou explosivos.
Carbofluor: empresa especializada em atuador pneumático com dupla ação
A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais. Seu portfólio inclui uma ampla variedade de válvulas, como válvulas borboleta, esfera, gaveta, globo e guilhotina, bem como atuadores pneumáticos e elétricos, e vedações em Teflon, proporcionando eficiência e segurança nos processos industriais.
Entre em contato e solicite seu orçamento para atuador pneumático com dupla ação agora mesmo!
