Válvula borboleta manual: O que é, para que serve e onde usar

As válvulas são componentes fundamentais em qualquer sistema de tubulação que envolva controle de fluidos. Entre os diversos tipos disponíveis, a válvula borboleta manual se destaca por sua simplicidade, eficiência e excelente custo-benefício. Seu design compacto, fácil operação e versatilidade de aplicação fazem dela uma das soluções mais populares em indústrias, sistemas de saneamento e processos hidráulicos.

Este artigo explica em detalhes o que é uma válvula borboleta manual, como ela funciona, suas principais vantagens, onde pode ser utilizada e o que considerar ao escolher o modelo ideal para cada aplicação.

O que é uma válvula borboleta manual?

A válvula borboleta manual é um dispositivo utilizado para controlar ou interromper o fluxo de líquidos e gases em tubulações. O nome “borboleta” vem da forma do disco central, que lembra as asas de uma borboleta quando se movimenta no interior do tubo.

Seu funcionamento é simples: um disco metálico giratório, fixado em um eixo central, é posicionado dentro do corpo da válvula. Ao girar o acionamento manual, geralmente uma alavanca ou volante, o disco gira em torno do próprio eixo, abrindo ou fechando a passagem do fluido.

Quando o disco está paralelo ao fluxo, a válvula está aberta; quando está perpendicular, o fluxo é bloqueado. Essa característica confere uma operação rápida e eficiente, ideal para sistemas que exigem manobras frequentes.

Componentes principais

Uma válvula borboleta manual é composta por algumas partes essenciais:

Corpo: estrutura externa, geralmente fabricada em ferro fundido, aço inox ou PVC, que abriga o conjunto interno.

Disco: elemento de fechamento responsável por interromper ou liberar o fluxo. Pode ser feito de aço inoxidável, alumínio ou materiais plásticos resistentes.

Haste (eixo): conecta o disco ao sistema de acionamento, transmitindo o movimento de abertura e fechamento.

Sede (vedação): anel de borracha ou elastômero que garante o fechamento estanque, evitando vazamentos.

Alavanca ou volante: componente de operação manual que permite girar o disco, normalmente com um sistema de travamento para posicionamento fixo.

Como Funciona a válvula borboleta manual

O funcionamento da válvula borboleta manual é baseado na rotação do disco. Ao girar a alavanca em um ângulo de até 90°, o disco muda sua posição dentro da tubulação:

0° (posição perpendicular): a válvula está completamente fechada e o fluxo é bloqueado.

90° (posição paralela): a válvula está completamente aberta, permitindo passagem total do fluido.

Ângulos intermediários: o disco permanece parcialmente aberto, permitindo controle proporcional do fluxo.

Por ser operada manualmente, o controle é direto e intuitivo, dispensando sistemas pneumáticos ou elétricos, o que reduz custos e simplifica a manutenção.

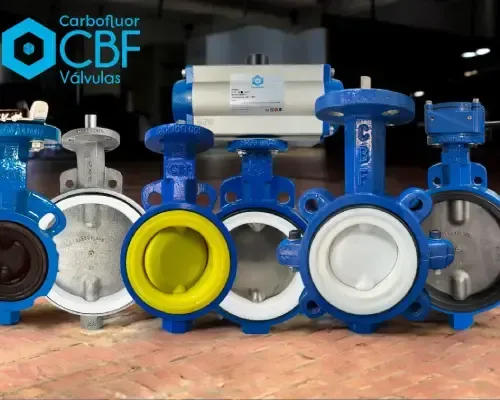

Tipos de Válvulas Borboleta Manuais

Existem diferentes tipos de válvulas borboleta, classificadas de acordo com seu projeto e método de instalação:

Tipo Wafer: é o modelo mais comum, instalado entre flanges com parafusos de ambos os lados. Oferece vedação eficiente e custo reduzido.

Tipo Lug: possui roscas nos lados do corpo, permitindo fixação independente entre flanges, ideal para manutenção sem interromper o sistema.

De Flange Completa: mais robusta, projetada para sistemas de alta pressão, geralmente com volante para acionamento.

Com Redutor Manual: utiliza um redutor mecânico que diminui o esforço de acionamento, facilitando o controle de válvulas grandes ou sistemas de alta pressão.

Para que serve uma válvula borboleta manual

A válvula borboleta manual serve para controlar, regular ou interromper o fluxo de líquidos e gases em uma linha de processo. Ela é amplamente usada em aplicações que exigem:

Isolamento de seções de tubulação para manutenção.

Controle de vazão em sistemas industriais e prediais.

Operações de enchimento e esvaziamento de tanques.

Bloqueio de líquidos corrosivos, abrasivos ou de alta temperatura, dependendo do material de fabricação.

Devido à sua facilidade de operação e baixo custo, é uma das válvulas mais utilizadas em diversos setores.

Onde Usar a válvula borboleta manual

A versatilidade da válvula borboleta manual permite seu uso em praticamente qualquer sistema de transporte de fluidos. Entre as principais aplicações estão:

Indústria de tratamento de água e esgoto

Usadas em estações de bombeamento, tanques e redes de distribuição, as válvulas borboleta manuais controlam o fluxo de água bruta, tratada ou residual.

Indústria química e petroquímica

Permitem o controle seguro de produtos corrosivos, solventes e gases, desde que construídas com materiais compatíveis, como aço inoxidável e vedações em EPDM ou PTFE.

Indústria alimentícia e farmacêutica

Em processos que exigem alto nível de higiene, as válvulas borboleta de aço inox e acabamento sanitário garantem operação segura e fácil limpeza.

Indústria de papel e celulose

Utilizadas para regular o fluxo de polpas, líquidos químicos e águas de processo, oferecendo durabilidade mesmo em ambientes com sólidos em suspensão.

Setor de HVAC e construção civil

Aplicadas em sistemas de aquecimento, ventilação e ar-condicionado (HVAC), permitindo ajuste de fluxo de ar ou água de refrigeração em grandes edifícios.

Indústria de mineração e siderurgia

Usadas em sistemas de transporte de lamas, suspensões e fluidos abrasivos, especialmente modelos com revestimentos internos resistentes ao desgaste.

Vantagens da válvula borboleta manual

A popularidade da válvula borboleta manual se deve às suas diversas vantagens operacionais:

Design compacto e leve: ocupa menos espaço que válvulas esfera ou gaveta.

Baixo custo: excelente relação custo-benefício em comparação com outros tipos de válvulas.

Fácil operação: abertura e fechamento rápidos com giro de apenas 90°.

Versatilidade de aplicação: adequada para líquidos, gases, vapor e até sólidos em suspensão.

Manutenção simples: poucas peças móveis e fácil substituição de vedações.

Boa vedação: especialmente em modelos com anéis de borracha ou PTFE.

Disponibilidade em vários materiais: permite uso em ambientes corrosivos, sanitários ou de alta pressão.

Cuidados e Manutenção

Para garantir a durabilidade e o bom funcionamento da válvula borboleta manual, alguns cuidados são essenciais:

Lubrificação periódica dos componentes móveis, quando aplicável.

Inspeção regular da vedação, substituindo o anel quando houver desgaste.

Evitar operação forçada para não danificar o disco ou a sede.

Armazenar em local seco e protegido, principalmente modelos com vedações de elastômero.

Verificar compatibilidade de materiais com o fluido transportado para evitar corrosão.

Com manutenção adequada, uma válvula borboleta manual pode operar de forma confiável por muitos anos, mesmo em ambientes industriais agressivos.

Como escolher a válvula ideal

Ao selecionar uma válvula borboleta manual, é importante considerar:

Diâmetro da tubulação: a válvula deve ter o mesmo diâmetro nominal da linha.

Pressão de trabalho: verificar a classe de pressão (PN ou PSI) suportada.

Tipo de fluido: líquidos, gases, químicos ou abrasivos requerem materiais específicos.

Temperatura de operação: escolher o material da sede adequado (EPDM, NBR, PTFE etc.).

Tipo de conexão: wafer, lug ou flange completa, conforme o sistema de montagem.

Esses fatores garantem que a válvula funcione com eficiência, segurança e durabilidade.
