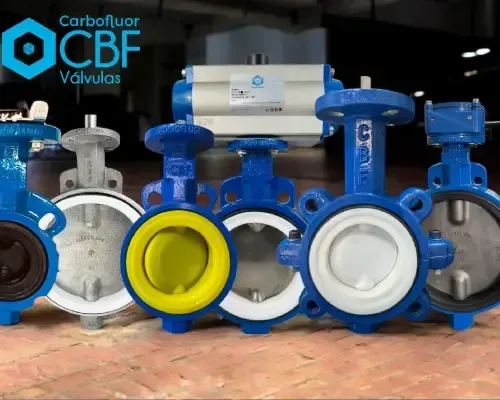

Válvula borboleta 20 polegadas
A válvula borboleta 20 polegadas é usada em aplicações industriais que requerem controle eficiente de grandes volumes de fluidos. Seu diâmetro nominal (DN 500) permite o manuseio de vazões elevadas com baixa perda de carga, sendo ideal para setores como saneamento, petroquímica, mineração, papel e celulose, entre outros.
Faça seu OrçamentoCaracterísticas técnicas da válvula borboleta 20 polegadas
1. Dimensões e conexões
- Diâmetro Nominal (DN): 500 mm (20");
- Tipos de Montagem: Wafer, Lug ou Flangeada;
- Normas de Flange: ANSI 150, PN 10/16, AWWA;
- Face a Face: Conforme ISO 5752 Série 20 ou DIN 3202 K1.
2. Materiais comuns
- Corpo: ferro fundido nodular (GGG-40), aço carbono ou aço inoxidável;
- Disco: aço inoxidável AISI 316, ferro fundido nodular ou revestido com materiais resistentes à corrosão;

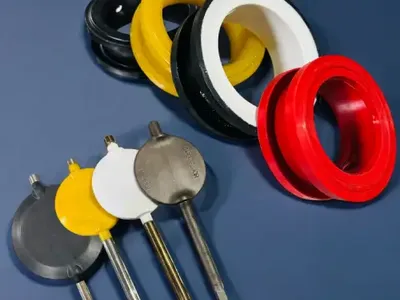

- Vedação: EPDM, NBR, PTFE ou Viton, dependendo da compatibilidade química com o fluido.
3. Pressão e temperatura de operação
- Pressão nominal: até 25 bar (360 psi), conforme o modelo e o fabricante;
- Temperatura de trabalho: variável, dependendo do material da vedação e do corpo; por exemplo, válvulas com vedação em EPDM podem operar entre -30°C e +120°C.
4. Acionamentos disponíveis
- Manual: alavanca ou redutor de engrenagem;
- Automático: atuadores pneumáticos, elétricos ou hidráulicos.
Principais aplicações da válvula borboleta 20 polegadas
Sistemas de abastecimento e distribuição de água
A válvula borboleta 20 polegadas é muito importante em redes de distribuição urbana, adutoras de grande porte, estações de tratamento de água e estações elevatórias. Sua função é controlar ou interromper o fluxo de grandes volumes de água com agilidade e precisão, garantindo o abastecimento contínuo e eficiente. Também é empregada em manobras operacionais e manutenção de sistemas sem a necessidade de paradas prolongadas.
Indústria química e petroquímica
Nessas indústrias, onde se manipulam fluidos corrosivos como ácidos, álcalis e solventes orgânicos, a válvula borboleta precisa oferecer alta resistência química e confiabilidade operacional. É utilizada em linhas de processo, tanques de armazenamento e sistemas de transferência de fluidos agressivos, com destaque para sua vedação eficiente e facilidade de operação mesmo em ambientes hostis.
Mineração
A robustez da válvula borboleta 20 polegadas a torna ideal para o transporte de polpas minerais, lama abrasiva e água com alto teor de sólidos em suspensão. Aparece em sistemas de bombeamento e transporte hidráulico, suportando ambientes de alta abrasividade e variações de pressão, típicos da operação em minas e plantas de beneficiamento.
Indústria de papel e celulose
Na fabricação de papel, a válvula borboleta 20 polegadas é usada em processos de lavagem, branqueamento, reciclagem de água e manipulação de polpas celulósicas. Sua estrutura permite resistência à corrosão provocada por produtos químicos utilizados nesses processos e à abrasividade de partículas presentes no material, garantindo longa vida útil e baixos custos de manutenção.
HVAC (Aquecimento, Ventilação e Ar Condicionado)
Em grandes instalações industriais e comerciais, a válvula borboleta 20 polegadas é fundamental para o controle de fluxo de água gelada, água quente ou ar em sistemas de climatização. A válvula borboleta de 20" oferece resposta rápida, baixa perda de carga e operação confiável em sistemas que exigem grande vazão e controle preciso de temperatura e pressão.
Vantagens da válvula borboleta 20 polegadas
Alta capacidade de vazão
A válvula borboleta de 20 polegadas permite a passagem de grandes volumes de fluido com mínima perda de carga, sendo altamente eficiente em sistemas que exigem vazões elevadas. Sua geometria interna favorece o fluxo laminar, otimizando o desempenho hidráulico e reduzindo o consumo energético dos sistemas de bombeamento.
Design
Apesar do grande diâmetro, seu corpo apresenta uma construção compacta e leve em comparação a válvulas de esfera ou globo do mesmo porte. Isso facilita a instalação em ambientes com limitações de espaço, além de reduzir a necessidade de suportes estruturais robustos. O design também favorece a manutenção, com menos peças móveis e acesso direto aos componentes principais.
Versatilidade de aplicações
Pode ser utilizada em uma ampla gama de aplicações industriais, desde água potável até fluidos agressivos, dependendo dos materiais selecionados para o corpo, disco e vedação. Está disponível em diferentes configurações (Wafer, Lug e Flangeada), suportando variados padrões de flange e requisitos operacionais, o que garante flexibilidade de uso em projetos novos ou retrofit de sistemas existentes.
Custo-Benefício
Oferece uma excelente relação entre desempenho, durabilidade e investimento inicial. Comparada a outras válvulas de grande porte, como as de esfera ou de portinhola, a válvula borboleta é mais econômica tanto na aquisição quanto na instalação. Além disso, apresenta custos reduzidos de operação e manutenção ao longo do ciclo de vida útil.
Facilidade de Automação
Compatível com atuadores elétricos, pneumáticos ou hidráulicos, possibilita automação eficiente para controle remoto ou integração em sistemas de controle centralizado (como SCADA). Isso garante maior precisão operacional, segurança e economia de mão de obra.
Considerações para Seleção
- Compatibilidade de materiais: verificar a compatibilidade dos materiais da válvula com o fluido a ser controlado;
- Condições de operação: avaliar pressão e temperatura do sistema para garantir a seleção adequada da válvula;
- Tipo de acionamento: escolher o tipo de acionamento (manual ou automático) conforme a necessidade operacional;
- Normas e certificações: garantir que a válvula borboleta 20 polegadas atenda às normas e certificações exigidas para a aplicação específica.
Carbofluor: empresa especializada em válvula borboleta 20 polegadas
A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais, como a válvula borboleta 20 polegadas e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais.
Entre em contato e solicite seu orçamento de válvula borboleta 20 polegadas agora mesmo!
