Descrição

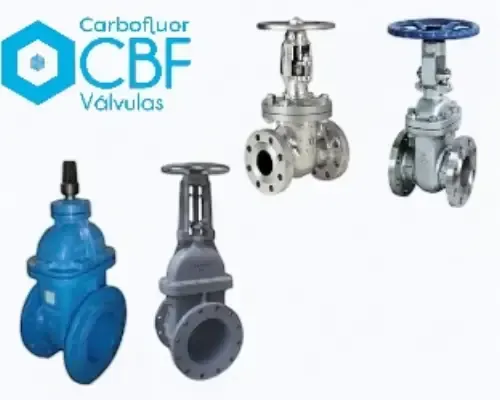

A válvula gaveta industrial é um dispositivo mecânico para sistemas de tubulação buscando a interrupção total ou passagem livre de fluidos, sem modulação intermediária. Seu nome deriva do elemento de fechamento em forma de “gaveta” ou cunha, que se move verticalmente para abrir ou fechar o fluxo. Trata-se de uma válvula do tipo on/off, ideal para aplicações em que é necessário bloquear completamente a passagem do fluido.

Faça seu Orçamento

Principais características da válvula gaveta industrial

1. Corpo robusto

A válvula gaveta industrial é construída com materiais de alta resistência mecânica e química, como:

• Aço carbono: ideal para aplicações industriais gerais, incluindo petróleo e gás, água e vapor.
• Aço inoxidável: recomendado para ambientes corrosivos, produtos químicos e aplicações sanitárias.
• Ferro fundido (cinzento ou dúctil): usado em sistemas de saneamento, HVAC e redes de água tratada.
• Bronze: excelente para aplicações marítimas, de água salgada ou em ambientes úmidos.

2. Elemento de Vedação (Gaveta)

A gaveta é uma peça em formato plano ou cônico que se move verticalmente entre dois assentos, bloqueando ou liberando totalmente o fluxo. Existem dois tipos principais:

• Gaveta sólida (rigid wedge): ideal para serviços de alta pressão.
• Gaveta flexível ou segmentada: acomoda pequenas deformações, proporcionando melhor vedação em pressões variáveis.

Os assentos podem ser metálicos ou revestidos com materiais como EPDM, PTFE ou nitrílica, dependendo do tipo de fluido e das condições operacionais.

3. Acionamento

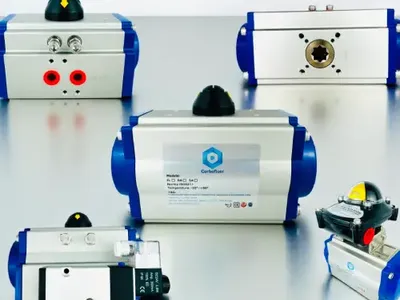

O movimento da válvula gaveta industrial é normalmente feito de forma manual, porém, pode ser automatizado com diferentes tipos de atuadores:

• Manual por volante: acionamento direto da haste com baixa frequência de operação.
• Elétrico: permite controle remoto e integração a sistemas de automação.
• Pneumático: indicado para ambientes explosivos ou onde há disponibilidade de ar comprimido.
• Hidráulico: utilizado quando há necessidade de grande força para operar válvulas de grande porte.

Alguns modelos contam ainda com redutor de engrenagem, para facilitar a operação manual em válvulas grandes.

4. Extremidades e conexões

A válvula gaveta industrial pode ser fornecida com diferentes padrões de conexão, garantindo compatibilidade com diversos sistemas:

• Flangeada: padrão mais comum em indústrias, com vedação por juntas metálicas ou elastoméricas.
• Roscada (BSP/NPT): usada em redes de menor diâmetro ou pressão moderada.
• Soldável (BW - Butt Weld / SW - Socket Weld): garante vedação total e resistência estrutural, comum em tubulações de alta pressão.

Essas conexões seguem padrões internacionais para intercambialidade.

5. Normas e padrões de fabricação

As válvulas gaveta industriais seguem rigorosos padrões normativos que asseguram confiabilidade, durabilidade e compatibilidade com sistemas industriais. Entre os principais:

• API 600 / API 602 / API 603 (American Petroleum Institute): padrões para válvulas de aço forjado e fundido.
• ASME B16.34: estabelece requisitos de pressão-temperatura e materiais.
• ANSI Class 150 a 2500: classificação de pressão nominal.
• DIN EN 1984, EN 1074: normas europeias para válvulas industriais e de água potável.
• ABNT NBR: aplicável ao mercado brasileiro, especialmente em saneamento e infraestrutura urbana.

Funcionamento da válvula gaveta industrial

O mecanismo de acionamento move uma haste roscada que, por sua vez, desloca a gaveta para cima (abertura) ou para baixo (fechamento). O fluido passa livremente quando a válvula está totalmente aberta, e o fechamento ocorre com o encaixe da gaveta entre os assentos.

Importante: A válvula gaveta não é adequada para controle de vazão — usá-la parcialmente aberta pode causar desgaste prematuro dos componentes internos.

Principais vantagens da válvula gaveta industrial

• Passagem plena: quando aberta, oferece mínima perda de carga, pois não há obstruções no caminho do fluido.
• Boa vedação: proporciona um bloqueio eficaz mesmo em fluidos de alta pressão.
• Durabilidade: estrutura resistente ao desgaste, especialmente em aplicações com fluidos limpos e sem sólidos em suspensão.
• Versatilidade de aplicação: pode ser utilizada em líquidos, gases e vapor, incluindo água, óleo, produtos químicos e hidrocarbonetos.
• Custo competitivo: especialmente em bitolas maiores, tende a ter melhor relação custo-benefício do que outras válvulas industriais.

Aplicações da válvula gaveta industrial

A válvula gaveta industrial é utilizada em diversos setores como:

1. Saneamento e água potável

• Estações de tratamento de água e esgoto;
• Redes de distribuição;
• Reservatórios e sistemas de bombeamento.

2. Indústria de petróleo e gás

• Linhas de processo em refinarias;
• Dutos de transporte de óleo cru e gás natural;
• Unidades de separação e bombeamento.

3. Geração de energia

• Caldeiras e sistemas de vapor;
• Condensadores e circuitos de refrigeração;
• Linhas de alimentação de água e combustíveis.

4. Indústria química e petroquímica

• Processamento de fluidos corrosivos e inflamáveis;
• Unidades de reações químicas;
• Armazenamento e transferência de produtos;

5. Mineração e siderurgia

• Sistemas de água industrial;
• Controle de polpas e rejeitos (em modelos específicos);
• Linhas de resfriamento e lavagem.

Modelos e Variações

• Gaveta resiliente: com revestimento em elastômero, ideal para água tratada.
• Gaveta metálica: para altas temperaturas ou fluidos industriais agressivos.
• Com haste ascendente: permite visualização da posição da válvula (aberta ou fechada).
• Com haste não ascendente: mais compacta, ideal para espaços reduzidos.

Cuidados na instalação e manutenção da válvula gaveta industrial

• Deve ser instalada preferencialmente na posição horizontal, com o volante para cima.
• Requer abertura e fechamento completos para evitar danos à vedação.
• Inspeções periódicas aumentam a vida útil, especialmente em ambientes corrosivos.
• Em válvulas automatizadas, recomenda-se o uso de limites de curso e sensores de posição.

Carbofluor: empresa especializada em válvula gaveta industrial

A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais.

Entre em contato e solicite seu orçamento de válvula gaveta industrial agora mesmo!
