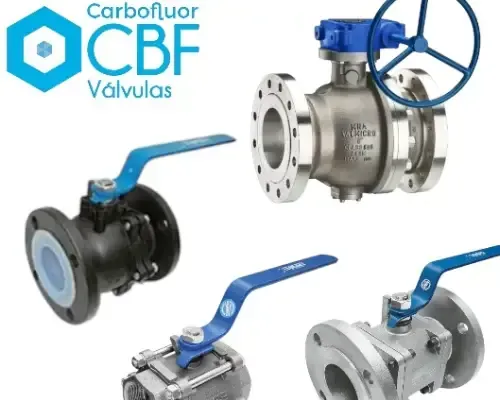

Válvula esfera industrial

Descrição

A válvula esfera industrial é utilizada na indústria devido à sua simplicidade de operação, vedação eficaz e capacidade de suportar altas pressões e temperaturas. Seu nome deriva do elemento de fechamento interno: uma esfera perfurada que gira para permitir ou bloquear a passagem do fluido.

Faça seu Orçamento

Principais características técnicas da válvula esfera industrial

A válvula esfera industrial se destaca por seu projeto funcional, simples e altamente confiável. Abaixo, estão as características técnicas mais relevantes, agora com explicações ampliadas:

Mecanismo de funcionamento

A válvula esfera industrial opera com um movimento de 90° (um quarto de volta), no qual uma esfera com um orifício central gira em torno de seu eixo. Quando o orifício está alinhado com o fluxo da tubulação, a válvula está aberta; quando a esfera gira 90°, o orifício se posiciona perpendicular ao fluxo, bloqueando completamente a passagem do fluido. Esse sistema garante uma operação rápida, eficiente e de baixa resistência.

Corpo robusto

O corpo da válvula esfera é fabricado em materiais resistentes para suportar diferentes condições operacionais. Os principais materiais utilizados incluem:

Aço carbono: indicado para aplicações gerais em processos industriais com alta resistência mecânica.
Aço inoxidável: ideal para ambientes corrosivos, aplicações sanitárias e setores com requisitos de pureza e higiene.
Bronze: usado em redes de água potável, sistemas prediais e algumas aplicações navais.
PVC industrial (clorado ou não): para condução de produtos químicos corrosivos ou sistemas onde o peso deve ser reduzido.

Vedação eficiente

A vedação da válvula esfera industrial é geralmente feita por meio de anéis ou sedes fabricados com materiais de alto desempenho, como:

PTFE (teflon): excelente resistência química e térmica.
Viton: apropriado para óleos, combustíveis e produtos químicos agressivos.
EPDM e outros elastômeros: utilizados conforme o tipo de fluido e temperatura envolvida.

Conexões disponíveis

A válvula esfera industrial é projetada para fácil integração com diversos sistemas de tubulação. Os tipos mais comuns de conexão incluem:

Roscadas (NPT ou BSP): ideais para tubulações de pequeno diâmetro e sistemas de baixa pressão.
Flangeadas (ANSI, DIN, JIS): oferecem maior robustez e são usadas em tubulações industriais de médio e grande porte.
Soldáveis (BW – Butt Weld / SW – Socket Weld): recomendadas para sistemas pressurizados ou que exigem maior estanqueidade e segurança em processos críticos.

Modelos disponíveis e configurações

A válvula esfera industrial é versátil e pode ser encontrada em diferentes modelos, cada um adaptado a uma função específica:

2 vias: permite o simples controle de abertura e fechamento do fluxo entre dois pontos.
3 vias: utilizada para desviar ou misturar fluxos, sendo encontrada em configurações tipo L (comutação entre saídas) e tipo T (mistura de fluxos).
Full bore (passagem total): a abertura interna tem o mesmo diâmetro da tubulação, minimizando perdas de carga.
Reduced bore (passagem reduzida): a abertura interna é menor que o diâmetro da tubulação, sendo mais compacta e econômica.

Principais vantagens da válvula esfera industrial

A válvula esfera industrial é muito utilizada na automação de processos industriais devido às suas características construtivas e desempenho confiável. A seguir, estão suas principais vantagens, com explicações ampliadas:

1. Operação rápida

A válvula esfera industrial abre ou fecha com um simples giro de 90° (um quarto de volta), o que permite uma atuação extremamente ágil — seja manual ou automatizada.
Essa resposta rápida é crucial em processos que exigem controle instantâneo do fluxo, como em sistemas de segurança, alívio de pressão ou linhas de enchimento automático.

2. Vedação confiável

Mesmo após longos períodos de inatividade, a válvula esfera mantém excelente estanqueidade, graças ao contato firme entre a esfera e os assentos de vedação (geralmente em PTFE, Viton ou materiais similares).
Isso torna esse tipo de válvula ideal para aplicações em que o vazamento zero é indispensável, como no transporte de produtos químicos, gás comprimido ou combustíveis.

3. Baixa perda de carga

Nos modelos de passagem plena (full bore), o diâmetro interno da válvula é igual ao da tubulação, o que permite a passagem do fluido sem restrições significativas.
Essa característica reduz a perda de pressão no sistema, melhora a eficiência energética e evita turbulências que poderiam comprometer o desempenho de bombas e compressores.

4. Alta durabilidade e resistência a ciclos

Projetadas para suportar operações repetidas, válvulas esfera oferecem longa vida útil mesmo em ambientes industriais severos.
Elas toleram:

Elevados ciclos de abertura/fechamento;
Ambientes corrosivos (quando fabricadas em aço inox ou bronze);
Temperaturas extremas (com vedações adequadas);
Vibração e impactos mecânicos.

Aplicações da válvula esfera industrial

A válvula esfera industrial é muito versátil e encontra aplicação em diversos setores:

1. Indústria química e petroquímica

Transporte de solventes, reagentes e fluidos corrosivos.
Linhas de bloqueio e isolamento em unidades de processo.

2. Indústria alimentícia e farmacêutica

Modelos sanitários para controle de líquidos, ingredientes e soluções esterilizadas.
Sistemas CIP (clean-in-place) com exigência de vedação higiênica.

3. Tratamento de água e efluentes

Controle de fluxo em tanques, filtros, dosagem química e redes de distribuição.

4. Óleo e gás

Aplicações onshore e offshore, inclusive em linhas de alta pressão.
Isolamento de seções em oleodutos e gasodutos.

5. Papel e celulose, mineração, siderurgia

Ambientes com partículas sólidas em suspensão, onde a robustez é essencial.

6. Automação industrial

Integração com sistemas de controle para comando remoto de processos críticos.

Critérios de seleção para válvula esfera industrial

Ao escolher uma válvula esfera industrial, é importante considerar:

Tipo de fluido e agressividade química;
Pressão e temperatura de operação;
Requisitos de vedação e estanqueidade;
Tipo de acionamento (manual ou automático);
Conexões e padrão de montagem;
Normas técnicas exigidas (API, ANSI, DIN, ISO).

Carbofluor: empresa especializada em válvula esfera industrial

A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais.

Entre em contato e solicite seu orçamento de válvula esfera industrial agora mesmo!
