Válvula de retenção tipo disco

Válvula de retenção tipo disco

Descrição

A segurança e a eficiência dos sistemas industriais dependem diretamente do controle correto do fluxo de fluidos, sejam líquidos, gases ou vapores. Nesse cenário, a válvula de retenção tipo disco se destaca como uma solução essencial, projetada para impedir o refluxo e garantir que o fluido circule apenas no sentido desejado.

Esse tipo de válvula é amplamente utilizado em indústrias como química, farmacêutica, petroquímica, alimentícia, papel e celulose, mineração, siderurgia, saneamento, energia e naval. Seu design simples, eficiente e robusto garante uma operação segura, de baixa manutenção e com longa vida útil.

Faça seu Orçamento

O que é uma válvula de retenção tipo disco?

A válvula de retenção tipo disco é um dispositivo mecânico instalado em tubulações para permitir o fluxo de fluido em um único sentido, bloqueando automaticamente qualquer tentativa de retorno. Ela funciona de maneira autônoma, sem necessidade de intervenção manual, elétrica ou pneumática.

Seu diferencial está no mecanismo interno de vedação, que utiliza um disco basculante. Esse disco abre quando há pressão no sentido correto e se fecha imediatamente quando há inversão de fluxo, impedindo o refluxo que poderia danificar equipamentos como bombas, compressores e sistemas de pressurização.

Como funciona a válvula de retenção tipo disco?

O funcionamento da válvula de retenção tipo disco é simples e altamente eficiente. Quando o fluido exerce pressão no sentido desejado, o disco basculante gira em torno de um eixo, liberando a passagem do fluido. Caso ocorra uma queda de pressão ou uma tentativa de retorno, o disco se desloca automaticamente para a posição de fechamento, vedando o caminho e bloqueando completamente o fluxo reverso.

Esse tipo de válvula é comumente utilizado em instalações horizontais, embora existam versões projetadas para funcionar também em tubulações verticais, dependendo do projeto e das características do sistema.

Principais vantagens da válvula de retenção tipo disco

A escolha pela válvula de retenção tipo disco oferece uma série de benefícios técnicos, operacionais e econômicos para os processos industriais. Confira as principais vantagens:

• Proteção eficiente contra refluxo: garante a integridade de bombas, compressores e sistemas de distribuição.
• Funcionamento automático: atua exclusivamente pela diferença de pressão do fluido, sem necessidade de energia externa.
• Baixa manutenção: simples, robusta e com poucos componentes móveis, o que reduz custos operacionais.
• Alta durabilidade: materiais resistentes à corrosão, abrasão e produtos químicos agressivos.
• Segurança operacional: evita danos ao sistema, paradas não programadas e acidentes operacionais.
• Facilidade de instalação: disponível em modelos flangeados, roscados ou wafer, adaptando-se a diferentes padrões de tubulação.
• Versatilidade: compatível com líquidos, gases, vapores, produtos químicos e fluidos industriais diversos.
• Vedação eficiente: o sistema de disco oferece excelente estanqueidade, mesmo sob condições de alta pressão ou temperatura.



Aplicações da válvula de retenção tipo disco

A válvula de retenção tipo disco é indispensável em uma ampla gama de setores industriais que necessitam garantir a segurança e o controle do fluxo em suas operações. Entre as principais aplicações estão:

• Indústria química: transporte de ácidos, bases, solventes e produtos corrosivos.
• Indústria farmacêutica: processos que exigem alto padrão de higiene e controle de fluxo preciso.
• Indústria alimentícia: linhas de produção de bebidas, laticínios, óleos e insumos líquidos.
• Petroquímica: transporte de combustíveis, gases e derivados de petróleo.
• Mineração e siderurgia: aplicações com polpas abrasivas, lamas e fluidos agressivos.
• Saneamento básico: proteção de bombas em estações de tratamento de água e esgoto.
• Energia: usinas hidrelétricas, térmicas e solares utilizam válvula de retenção tipo disco para proteção de sistemas hidráulicos.
• Naval e portuário: controle de fluidos, água, combustíveis e sistemas auxiliares em embarcações e plataformas.



Características técnicas da válvula de retenção tipo disco

A válvula de retenção tipo disco é fabricada em diferentes tamanhos, materiais e configurações, adequando-se às necessidades de cada processo. Suas principais características técnicas incluem:

• Diâmetros: de ½ polegada até 48 polegadas, ou sob medida conforme projeto.
• Pressão de trabalho: de baixa até altíssima pressão, dependendo do material e do modelo.
• Temperatura de operação: desde temperaturas criogênicas até altas temperaturas, com materiais específicos para cada faixa.
• Materiais do corpo: aço carbono, aço inoxidável, ferro fundido, bronze, latão ou polímeros como PTFE, PVDF e PEEK.
• Materiais do disco: geralmente aço inox, bronze, hastelloy ou materiais plásticos de alta performance para resistência química.
• Vedações: PTFE, borracha EPDM, Viton, NBR, grafite ou compostos específicos para maior resistência a temperatura e produtos agressivos.
• Conexões: flangeadas, roscadas, wafer ou soldadas, de acordo com o padrão da tubulação.



Tipos de válvula de retenção tipo disco

Dentro da categoria válvula de retenção tipo disco, existem algumas variações construtivas, como:

• Disco simples basculante: o modelo mais tradicional, utilizado em instalações horizontais.
• Disco com contrapeso ou mola: garante fechamento mais rápido e seguro, ideal para evitar golpes de aríete.

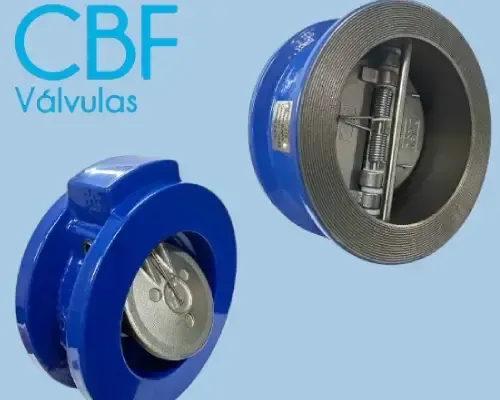

• Dupla portinhola: dois discos que se abrem simultaneamente, oferecendo menor perda de carga e tamanho mais compacto.
• Disco com amortecedor: reduz o impacto no fechamento, prolongando a vida útil da válvula e da tubulação.



Cuidados na escolha da válvula de retenção tipo disco

Selecionar corretamente a válvula de retenção tipo disco é fundamental para garantir a segurança e a eficiência do seu processo. Alguns fatores a serem considerados incluem:

• Tipo de fluido (líquido, gás, vapor, corrosivo, abrasivo, viscoso).
• Pressão e temperatura de trabalho.
• Sentido de instalação (horizontal ou vertical).
• Condições ambientais (internas, externas, ambientes agressivos ou com risco de corrosão).
• Compatibilidade de materiais com o fluido processado.
• Necessidade de amortecimento ou fechamento rápido.



Carbofluor: referência em válvula de retenção tipo disco e soluções industriais

A Carbofluor é especialista no fornecimento de válvula de retenção tipo disco e outros dispositivos essenciais para o controle de fluxo e vedação em processos industriais. Atuamos há anos no mercado, oferecendo soluções de alta qualidade, durabilidade e desempenho para indústrias dos mais variados segmentos.

Além de válvula de retenção tipo disco, oferecemos uma linha completa de válvulas industriais (esfera, gaveta, borboleta, retenção, diafragma, globo e mais), vedações técnicas e peças sob medida em PTFE e outros polímeros de alta performance.

Entre em contato com a Carbofluor agora mesmo e solicite um orçamento personalizado para sua válvula de retenção tipo disco e demais soluções industriais. Nossa equipe técnica está pronta para atender sua demanda com agilidade, qualidade e compromisso!
