Descrição

No funcionamento de qualquer sistema hidráulico, pneumático ou de transporte de fluidos, a segurança e a eficiência dependem diretamente do controle adequado do fluxo. Nesse cenário, a válvula de retenção surge como um componente essencial, projetado para permitir o fluxo em apenas um sentido e impedir o retorno indesejado do fluido.

A válvula de retenção é utilizada amplamente nas mais diversas indústrias, como química, petroquímica, farmacêutica, alimentícia, mineração, papel e celulose, saneamento, energia, naval, siderurgia e agronegócio. Seu papel vai muito além de controlar o fluxo: ela protege bombas, compressores, tubulações e outros equipamentos contra danos provocados pelo refluxo.

Faça seu Orçamento

O que é uma válvula de retenção?

A válvula de retenção é um dispositivo mecânico instalado em tubulações para impedir que o fluido retorne no sentido contrário ao fluxo desejado. Ela funciona automaticamente, sem necessidade de intervenção manual ou acionamento externo, respondendo unicamente à pressão do fluido.

Seu mecanismo interno permite a passagem do fluido em um sentido, mas bloqueia automaticamente quando há uma tentativa de retorno. Esse funcionamento simples, porém extremamente eficiente, torna a válvula de retenção indispensável em sistemas que trabalham com líquidos, gases ou vapores.

Como funciona uma válvula de retenção?

O princípio de funcionamento da válvula de retenção é baseado no diferencial de pressão. Quando a pressão do fluido na entrada (lado de montante) é maior do que na saída (lado de jusante), a válvula abre, permitindo o fluxo. Quando ocorre uma inversão de pressão, seja por desligamento de bombas, falhas no sistema ou qualquer outra situação, a válvula se fecha imediatamente, bloqueando o refluxo.

Internamente, a válvula de retenção pode ter diferentes mecanismos de fechamento, como:

• Disco basculante: um disco articulado que se abre com o fluxo e se fecha quando há inversão.
• Portinhola dupla: dois discos que se abrem centralmente, oferecendo menor perda de carga.
• Mola: um disco ou pistão pressionado por mola, garantindo fechamento rápido e eficaz.
• Bola: uma esfera que se desloca para abrir ou fechar a passagem, muito comum em válvulas de retenção para líquidos mais viscosos.



Principais vantagens da válvula de retenção

Instalar uma válvula de retenção traz uma série de benefícios operacionais e de segurança para qualquer processo industrial. Veja as principais vantagens:

• Proteção de equipamentos: impede que bombas, compressores e sistemas hidráulicos sofram danos causados pelo refluxo de fluidos.
• Automatização total: a válvula de retenção opera sem necessidade de intervenção humana ou elétrica, funcionando apenas com a pressão do fluido.
• Baixa manutenção: com poucos componentes móveis, a válvula de retenção tem alta durabilidade e baixa exigência de manutenção.
• Segurança operacional: evita acidentes, quebras de equipamentos e paradas inesperadas no processo produtivo.
• Versatilidade: pode ser aplicada em diversos tipos de fluidos, como água, óleos, combustíveis, gases, produtos químicos e até vapores.
• Resistência: fabricada com materiais resistentes à corrosão, à abrasão e a produtos químicos agressivos.
• Facilidade de instalação: modelos flangeados, roscados ou soldados se adaptam facilmente às mais diversas tubulações.



Aplicações da válvula de retenção

A válvula de retenção está presente em praticamente todos os setores industriais, sempre que há necessidade de proteger equipamentos e garantir a direção correta do fluxo. Veja alguns exemplos de aplicações:

• Indústria química e petroquímica: proteção de bombas e linhas que transportam ácidos, bases, solventes e fluidos agressivos.
• Indústria farmacêutica: sistemas de produção que exigem alta pureza e controle rigoroso dos fluxos.
• Indústria alimentícia: processos de transporte de líquidos, xaropes, óleos, bebidas e outros insumos.
• Mineração e siderurgia: transporte de polpas, lamas e fluidos abrasivos em processos de alta severidade.
• Saneamento e tratamento de água: protege bombas em estações elevatórias, estações de tratamento e redes de distribuição.
• Energia: usinas hidrelétricas, térmicas, solares e eólicas utilizam válvula de retenção para proteger sistemas hidráulicos e de geração.
• Naval e portuário: controle de combustível, água, óleo e sistemas auxiliares em embarcações e plataformas.
• Agronegócio: irrigação, biodigestores, sistemas de armazenamento e transporte de líquidos.



Tipos de válvula de retenção

Existem diversos modelos de válvula de retenção, cada um ideal para determinadas aplicações e condições operacionais. Os principais tipos incluem:

• Válvula de retenção de portinhola: tradicional, com disco basculante, ideal para grandes vazões.

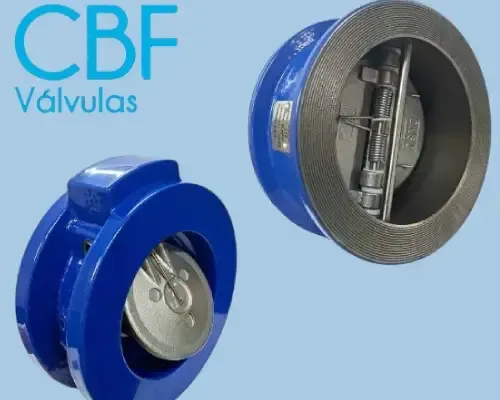

• Válvula de retenção dupla portinhola: mais compacta, oferece menor perda de carga e fechamento mais suave.
• Válvula de retenção de mola: fechamento rápido e eficiente, muito usada em sistemas verticais ou com fluidos de baixa viscosidade.
• Válvula de retenção de esfera: simples, robusta e muito utilizada para líquidos viscosos, pastosos ou contaminados.
• Válvula de retenção wafer: modelo ultracompacto, instalado entre flanges, ideal quando há pouco espaço na tubulação.
• Válvula de retenção vertical: instalada na posição vertical, com fechamento assistido por mola ou gravidade.



Materiais de fabricação

A seleção dos materiais na fabricação da válvula de retenção é fundamental para garantir sua durabilidade e resistência. Entre os principais materiais estão:

• Corpo: aço inoxidável, aço carbono, latão, bronze, ferro fundido ou plásticos de engenharia (como PTFE ou PVDF).
• Componentes internos: esfera, disco ou portinhola geralmente em aço inox, bronze ou materiais com alta resistência química.
• Vedações: PTFE, PTFE com carga de grafite, borrachas técnicas (EPDM, Viton, NBR) ou polímeros de alto desempenho, conforme o tipo de fluido.



Cuidados na escolha da válvula de retenção

Ao adquirir uma válvula de retenção, é fundamental considerar alguns pontos técnicos para garantir a escolha correta:

• Tipo de fluido: líquido, gás, vapor, corrosivo, abrasivo, viscoso.
• Pressão e temperatura de operação: cada válvula possui limites específicos.
• Diâmetro da tubulação: escolher o modelo compatível para garantir vedação e performance.
• Normas aplicáveis: certificações e conformidades específicas do setor (alimentício, farmacêutico, químico, etc.).
• Tipo de instalação: horizontal, vertical, entre flanges, com rosca ou solda.



Carbofluor: excelência em válvula de retenção e soluções industriais

Se você busca uma válvula de retenção com alto padrão de qualidade, durabilidade e resistência para aplicações industriais, a Carbofluor é a parceira ideal. Referência no desenvolvimento de soluções em vedação técnica, peças em PTFE e polímeros de alto desempenho, a empresa também oferece uma linha completa de válvulas industriais, incluindo a válvula de retenção para os mais diversos processos e setores.

Na Carbofluor, você encontra muito mais que uma válvula de retenção. Você encontra soluções confiáveis, duráveis e eficientes para aumentar a segurança e a produtividade da sua operação.

Fale agora com a equipe da Carbofluor e solicite um orçamento personalizado para sua válvula de retenção e demais soluções em vedação e controle de fluidos. Estamos prontos para atender sua demanda com agilidade, qualidade e compromisso!
