Válvula borboleta wafer: O que é, para que serve e onde usar

Nos sistemas de condução de fluidos industriais, a escolha da válvula adequada é determinante para o bom funcionamento do processo. Entre os modelos mais versáteis e econômicos, a válvula borboleta wafer se destaca por sua construção compacta, fácil instalação e excelente desempenho em controle de fluxo.

A Carbofluor, referência em soluções para controle de fluidos e válvulas industriais, fabrica válvulas borboleta wafer de alta qualidade, projetadas para oferecer vedação confiável, durabilidade e baixo custo de manutenção, atendendo às exigências de diversos segmentos produtivos.

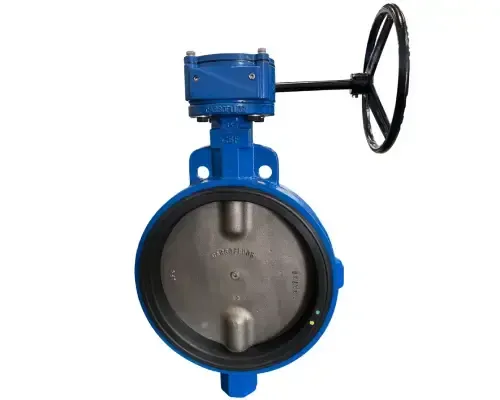

O que é uma válvula borboleta wafer

A válvula borboleta wafer é um dispositivo de bloqueio e regulagem de fluxo usado em tubulações para líquidos e gases. Seu nome vem do formato do disco interno — semelhante às asas de uma borboleta — que gira dentro do corpo da válvula para abrir, fechar ou modular o fluxo.

O termo “wafer” se refere ao tipo de montagem: o corpo da válvula é instalado entre dois flanges de tubulação, sem necessidade de espaçadores ou suportes adicionais. Isso garante uma instalação simples, leve e compacta, ideal para sistemas com limitação de espaço ou necessidade de manutenção rápida.

A válvula borboleta wafer é reconhecida pela relação custo-benefício e pela eficiência na vedação, tornando-se uma das opções mais usadas na indústria moderna.

Como funciona a válvula borboleta wafer

O funcionamento da válvula borboleta wafer é baseado em um disco rotativo montado sobre um eixo central. Quando o disco é girado em 90°, ele muda completamente o estado da válvula:

• Aberta: o disco fica paralelo ao fluxo, permitindo passagem livre do fluido.
• Fechada: o disco gira e fica perpendicular ao fluxo, bloqueando a passagem.
• Parcialmente aberta: o disco fica em posição intermediária, regulando a vazão.

Esse mecanismo garante resposta rápida e controle eficiente, podendo ser operado manualmente (com alavanca ou volante) ou automaticamente, através de atuadores elétricos ou pneumáticos.

A Carbofluor oferece versões da válvula borboleta wafer com acionamento manual ou automatizado, todas projetadas para operação suave, sem esforço excessivo e com excelente estanqueidade.

Estrutura e materiais de construção

A válvula borboleta wafer é composta por cinco elementos principais:

1. Corpo: abriga o disco e é instalado entre os flanges.
2. Disco (ou borboleta): elemento de fechamento responsável por controlar o fluxo.
3. Eixo: conecta o disco ao mecanismo de acionamento.
4. Sede de vedação: garante estanqueidade e evita vazamentos.
5. Atuador ou alavanca: realiza o movimento de rotação do eixo.

A Carbofluor fabrica válvulas borboleta wafer em materiais que variam conforme a aplicação:

• Corpo: ferro fundido, aço carbono, aço inox ou PVC.
• Disco: aço inoxidável, alumínio ou ligas especiais.
• Sede: EPDM, NBR, PTFE ou Viton, de acordo com o tipo de fluido e temperatura.

Essa variedade permite que a válvula seja usada em ambientes agressivos, sistemas químicos e processos de alta temperatura.

Para que serve a válvula borboleta wafer

A válvula borboleta wafer serve para abrir, fechar ou regular o fluxo de líquidos, gases e vapores em sistemas industriais e prediais. Sua versatilidade a torna adequada para uma ampla gama de aplicações.

As principais funções incluem:

• Controle rápido de fluxo, com giro de apenas 90°.
• Bloqueio eficiente de líquidos e gases.
• Regulação de vazão em processos contínuos.
• Isolamento de trechos de tubulação para manutenção.
• Automação de linhas de produção e distribuição.

Com seu design compacto, a válvula borboleta wafer é uma alternativa prática às válvulas de esfera e globo, oferecendo excelente desempenho a um custo reduzido.

Onde usar a válvula borboleta wafer

A válvula borboleta wafer é uma das mais utilizadas na indústria devido à sua simplicidade e capacidade de adaptação. Pode ser aplicada em diversos setores e sistemas, como:

• Sistemas de abastecimento de água e efluentes.
• Redes de ventilação e ar-condicionado (HVAC).
• Indústria química e petroquímica.
• Setor alimentício e farmacêutico.
• Sistemas de irrigação e saneamento.
• Linhas de transporte de gás e vapor.
• Plantas industriais e redes de incêndio.

A Carbofluor fornece válvulas borboleta wafer para todas essas áreas, personalizando o material e o tipo de vedação conforme as condições de trabalho, pressão e fluido transportado.

Tipos de acionamento disponíveis

As válvulas borboleta wafer podem ser operadas de diferentes formas, conforme o nível de automação exigido:

• Manual: com alavanca ou volante, ideal para aplicações simples e de baixa frequência.

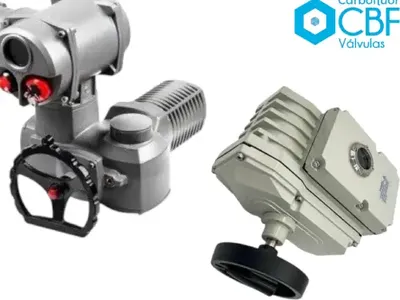

• Elétrico: acionado por atuador elétrico, permite controle remoto e integração com sistemas automatizados.
• Pneumático: utiliza ar comprimido para abertura e fechamento, indicado para ambientes industriais e áreas classificadas.

A Carbofluor oferece todas essas opções, com foco em eficiência operacional, segurança e facilidade de manutenção.

Vantagens da válvula borboleta wafer Carbofluor

As válvulas borboleta wafer da Carbofluor foram projetadas para oferecer o máximo desempenho em controle de fluidos. Entre suas principais vantagens, destacam-se:

• Design compacto e leve, facilitando a instalação em qualquer posição.
• Baixo custo de aquisição e manutenção.
• Vedação confiável e durabilidade prolongada.
• Abertura e fechamento rápidos, com giro de apenas ¼ de volta.
• Alta resistência à corrosão e ao desgaste.
• Versatilidade para líquidos, gases e vapores.
• Compatibilidade com atuadores elétricos e pneumáticos.

Essas características fazem da válvula borboleta wafer Carbofluor uma solução eficiente e econômica para quem busca controle seguro e flexível do fluxo.

Cuidados e manutenção

Apesar de sua estrutura simples, a válvula borboleta wafer exige alguns cuidados básicos para garantir sua longevidade:

1. Instalar na posição correta, respeitando o sentido do fluxo.
2. Evitar sobrepressão, que pode comprometer a vedação.
3. Manter o interior limpo, livre de detritos e incrustações.
4. Verificar periodicamente o estado das vedações.
5. Lubrificar o eixo e o sistema de acionamento conforme o manual técnico.

A Carbofluor oferece suporte técnico especializado e serviços de manutenção preventiva, assegurando operação segura e contínua em todas as suas válvulas.

Versatilidade e eficiência com a Carbofluor

A válvula borboleta wafer é uma das opções mais inteligentes para controle de fluxo em sistemas industriais, combinando leveza, praticidade e desempenho confiável. Seu design compacto e sua operação simples fazem dela uma escolha ideal para processos que exigem bloqueio rápido e manutenção mínima.

Com a tecnologia e a experiência da Carbofluor, as válvulas borboleta wafer garantem vedação precisa, durabilidade e excelente custo-benefício, atendendo com eficiência desde sistemas de água até aplicações químicas e energéticas.

Seja para controle manual ou automatizado, a válvula borboleta wafer Carbofluor é sinônimo de qualidade, confiança e versatilidade.
