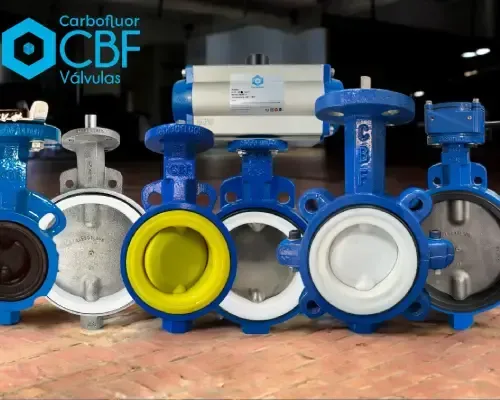

Válvula borboleta concêntrica

Descrição

A válvula borboleta concêntrica é um dos modelos mais utilizados em sistemas industriais que exigem controle rápido e eficaz de fluidos. Com design funcional, estrutura leve e manutenção simples, ela oferece excelente custo-benefício para diferentes segmentos, como tratamento de água, indústrias químicas, alimentícias, farmacêuticas e papel e celulose.

Na Carbofluor, empresa referência no fornecimento de válvulas industriais de alto desempenho, a válvula borboleta concêntrica é projetada e fabricada com foco em resistência, estanqueidade e confiabilidade, atendendo plenamente às necessidades do mercado nacional.

Faça seu Orçamento

O que é uma válvula borboleta concêntrica?

A válvula borboleta concêntrica é um modelo em que o disco está centralizado em relação ao eixo e à sede da válvula. Ou seja, o centro do disco coincide com o centro da tubulação e com o eixo de rotação da haste. Esse design favorece uma vedação mais simples e econômica, ideal para aplicações de baixa a média pressão.

Por seu funcionamento direto, a válvula borboleta concêntrica é especialmente indicada para processos que não envolvem altas cargas de corrosão ou temperaturas extremas. Sua estrutura permite manobras rápidas de abertura e fechamento, com ótimo desempenho em operações repetitivas.

Principais características da válvula borboleta concêntrica

A válvula borboleta concêntrica oferece uma série de características técnicas que a tornam versátil e eficiente para diversas aplicações industriais. Entre os principais atributos, podemos destacar:

Vedação elástica confiável: Com anel de vedação geralmente feito em elastômeros como EPDM ou NBR, a válvula borboleta concêntrica garante estanqueidade em ambas as direções.
Corpo leve e compacto: Facilita o manuseio e a instalação, sendo ideal para tubulações com pouco espaço disponível.
Disco centralizado: Proporciona abertura e fechamento suaves, com menor torque de operação.
Manutenção simplificada: Facilidade na substituição de componentes internos e longa vida útil das vedações.
Compatibilidade com diversos atuadores: Pode ser acionada manualmente, pneumaticamente ou eletricamente.

Essas características fazem com que a válvula borboleta concêntrica seja uma solução prática e eficaz para aplicações padronizadas.

Aplicações industriais da válvula borboleta concêntrica

Por seu custo acessível, baixa complexidade estrutural e excelente vedação, a válvula borboleta concêntrica é amplamente utilizada em diversos setores industriais. Entre suas principais aplicações, destacam-se:

Tratamento de água e esgoto: Controle de entrada e saída de água em estações de tratamento.
Indústria alimentícia e farmacêutica: Processos que exigem vedação sanitária com materiais compatíveis.
Sistemas HVAC e refrigeração: Regulação de ar e líquidos em sistemas térmicos.
Indústria química leve: Transporte de fluidos não corrosivos ou levemente agressivos.
Mineração e papel e celulose: Aplicações que exigem vedação confiável, mas sem cargas extremas.

A válvula borboleta concêntrica pode ser instalada em tubulações horizontais ou verticais e opera eficientemente em ambientes com limitação de espaço e acesso.

Materiais de fabricação

A Carbofluor oferece válvula borboleta concêntrica com diversas combinações de materiais, que garantem compatibilidade química e resistência mecânica conforme o processo industrial. Os materiais mais comuns incluem:

Corpo em ferro fundido ou aço carbono: Estrutura robusta e resistente para aplicações industriais padrão.
Disco em aço inoxidável ou ferro com revestimento: Maior resistência a corrosão e abrasão.

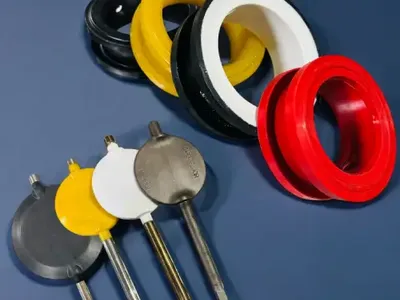

Vedação em EPDM, NBR ou Viton: Anéis de vedação que asseguram estanqueidade e durabilidade.
Eixo em aço inoxidável: Protege contra desgaste prematuro e corrosão em ambientes úmidos.

A escolha correta dos materiais garante o desempenho ideal da válvula borboleta concêntrica, além de estender sua vida útil mesmo em processos exigentes.

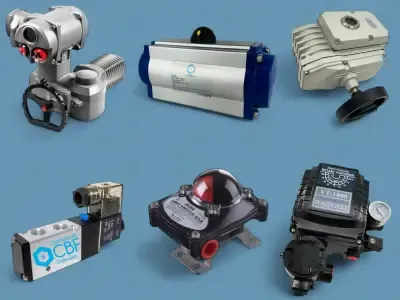

Acionamentos disponíveis

A válvula borboleta concêntrica pode ser equipada com diferentes sistemas de acionamento, dependendo do nível de automação do processo. A Carbofluor oferece:

Acionamento manual com alavanca ou volante: Solução prática e econômica para sistemas simples.
Acionamento pneumático: Ideal para processos automatizados com alto número de ciclos diários.
Acionamento elétrico: Recomendado para integração com CLPs, supervisórios e sistemas de automação industrial.

Cada projeto pode ser adaptado com o tipo de acionamento mais adequado, garantindo desempenho, segurança e controle preciso.

Diferenciais da válvula borboleta concêntrica Carbofluor

A Carbofluor se destaca no fornecimento de válvulas industriais por sua experiência, comprometimento com a qualidade e capacidade técnica. A válvula borboleta concêntrica fornecida pela empresa é desenvolvida com foco total no cliente, levando em conta a realidade de cada processo industrial. Entre os diferenciais, estão:

Projeto técnico sob medida: Soluções personalizadas com engenharia própria.
Qualidade garantida: Válvulas testadas, com rastreabilidade total de componentes.
Amplo estoque e pronta entrega: Redução de prazos de parada nas operações.
Suporte técnico especializado: Acompanhamento desde o dimensionamento até a manutenção.
Conformidade com normas técnicas: Produtos em conformidade com normas nacionais e internacionais.

Com a Carbofluor, o cliente tem a segurança de adquirir uma válvula borboleta concêntrica confiável, eficiente e com suporte completo.

Instalação e manutenção

A instalação da válvula borboleta concêntrica é simples, mas exige alguns cuidados para garantir seu funcionamento adequado:

Verificar alinhamento da tubulação: A válvula deve ser montada entre flanges com o eixo corretamente posicionado.
Checar compatibilidade química do fluido: Escolher vedação e disco conforme o produto transportado.
Evitar esforço excessivo no atuador: Isso garante maior vida útil do eixo e da vedação.
Realizar inspeções periódicas: Principalmente em processos com fluidos abrasivos ou com presença de sólidos em suspensão.

A Carbofluor fornece todas as orientações técnicas e realiza treinamentos quando necessário, garantindo a longevidade da válvula borboleta concêntrica em operação.
