Válvula borboleta classe 150
A válvula borboleta classe 150 é um dispositivo para o controle de fluxo em tubulações industriais, sendo usada em sistemas que operam sob pressão moderada. Ela combina robustez, facilidade de operação e versatilidade, características que a tornam uma escolha eficiente em setores como saneamento, indústria química, petroquímica, energia e HVAC (aquecimento, ventilação e ar-condicionado).

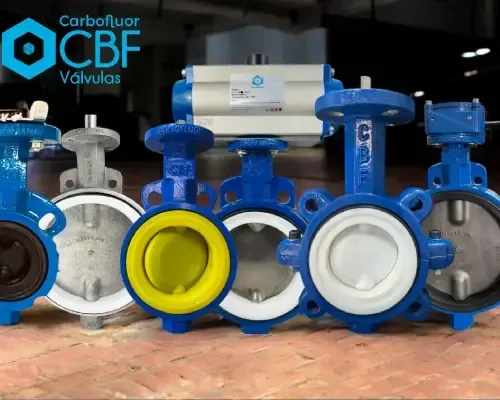

Composta por um corpo circular, um disco giratório e uma vedação, a válvula borboleta classe 150 permite o controle do fluxo de fluidos por meio da rotação de um eixo central. Essa configuração garante abertura e fechamento rápidos, com boa estanqueidade e baixa perda de carga. A classe 150 indica sua capacidade de operar até 150 psi (aproximadamente 10 bar), o que a posiciona como ideal para uma ampla gama de aplicações industriais.
Faça seu OrçamentoCaracterísticas técnicas da válvula borboleta classe 150
1. Materiais de fabricação
A escolha dos materiais utilizados na fabricação da válvula borboleta classe 150 varia conforme o tipo de fluido, a temperatura e o ambiente de operação. Entre os principais materiais estão:
- Corpo: pode ser feito em ferro fundido nodular, aço carbono ou aço inoxidável, dependendo da resistência mecânica e da resistência à corrosão exigidas.
- Disco: normalmente fabricado em aço inoxidável ou alumínio bronze, garantindo maior resistência à abrasão e à ação química de certos fluidos.
- Eixo: geralmente em aço inoxidável, assegurando durabilidade e resistência à corrosão.
- Vedação (sede): os materiais mais usados incluem EPDM, NBR, Viton, PTFE, entre outros, cada um adequado a um tipo específico de fluido e faixa de temperatura.
2. Tipos de montagem
A válvula borboleta classe 150 pode ser fornecida nas versões wafer, lug ou flangeada:
- Wafer: montada entre flanges, é mantida no lugar com parafusos que atravessam o corpo da válvula.
- Lug: possui roscas em orelhas laterais para fixação individual aos flanges, permitindo desmontagem de apenas um lado da tubulação.
- Flangeada: conecta-se diretamente aos flanges da tubulação, ideal para aplicações que exigem maior robustez estrutural.
3. Acionamento
A válvula borboleta classe 150 pode ser operada de maneira manual (alavanca ou redutor), elétrica, pneumática ou hidráulica. Isso permite sua integração a sistemas automatizados, contribuindo para maior precisão no controle de processos.
4. Faixa de pressão e temperatura
Essas válvulas são projetadas para operar com pressões até 150 psi. A temperatura máxima varia de acordo com o tipo de vedação. Por exemplo:
- EPDM: até 120–135°C;
- NBR: até 90°C;
- Viton: até 180°C;
- PTFE: até 260°C.
Principais usos da válvula borboleta classe 150
1. Saneamento básico
Na distribuição de água potável e em estações de tratamento, essas válvulas controlam o fluxo com eficiência, resistência e confiabilidade, sendo ideais para adutoras e sistemas de recalque.
2. Indústria química e petroquímica
A válvula borboleta classe 150 é indicada para processos com produtos corrosivos, ácidos, solventes e bases. A escolha correta do material de vedação e do corpo é essencial para garantir segurança e durabilidade.
3. HVAC
Em grandes sistemas de ventilação e refrigeração, essas válvulas regulam volumes significativos de ar ou água. Sua resposta rápida e design compacto são grandes diferenciais.
4. Indústria alimentícia e farmacêutica
Quando fabricadas com materiais compatíveis com padrões sanitários, são usadas no controle de líquidos em processos que exigem alto grau de limpeza e higiene.
5. Mineração e papel e celulose
Ideal para o transporte de líquidos com sólidos em suspensão, como polpas, pastas e efluentes, a válvula borboleta classe 150 oferece durabilidade mesmo sob condições abrasivas.
Vantagens da válvula borboleta classe 150
1. Maior vazão com menor perda de carga
O desenho do disco permite passagem quase total do fluido quando a válvula está aberta, reduzindo a resistência ao fluxo e o consumo energético do sistema.
2. Design compacto e leve
Mesmo com grandes diâmetros, as válvulas borboleta são mais leves e ocupam menos espaço do que outros tipos de válvulas com a mesma capacidade, como as válvulas globo ou de gaveta.
3. Menor custo e manutenção
Com uma estrutura simples, a válvula borboleta é mais econômica na compra, instalação e manutenção. Menos componentes móveis reduzem a necessidade de substituições frequentes.
4. Versatilidade operacional
Ela pode ser utilizada com diferentes tipos de fluidos, desde água até substâncias químicas, graças à ampla gama de materiais de vedação disponíveis.
5. Pronta para automação
É facilmente integrada a sistemas de automação industrial, com possibilidade de controle remoto, monitoramento e operação centralizada, o que é essencial para processos contínuos e ambientes hostis.
Critérios para escolher a válvula borboleta classe 150
A escolha adequada da válvula borboleta classe 150 deve considerar:
- Tipo de fluido: verificar se o fluido é corrosivo, abrasivo, com partículas sólidas ou limpo.
- Temperatura e pressão do sistema: respeitar os limites operacionais recomendados para o material da válvula e da vedação.
- Frequência de operação: avaliar o tipo de acionamento ideal (manual ou automatizado) conforme o número de manobras diárias.
- Espaço disponível para instalação: o design compacto da válvula borboleta é ideal para espaços reduzidos, mas deve-se verificar a acessibilidade para manutenção.
- Requisitos de vedação: em sistemas críticos, o tipo de sede e acabamento do disco impactam diretamente no nível de estanqueidade necessário.
Carbofluor: empresa especializada em válvula borboleta classe 150
A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais, como a válvula borboleta classe 150 e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais. Seu portfólio inclui uma ampla variedade de válvulas, como válvulas borboleta, esfera, gaveta, globo e guilhotina, bem como atuadores pneumáticos e elétricos, e vedações em Teflon, proporcionando eficiência e segurança nos processos industriais.
Entre em contato e solicite seu orçamento válvula borboleta classe 150 agora mesmo!
