Indicado para operação de uma válvula de controle envolve o posicionamento de seu obturador em relação à sede dentro da válvula. Um atuador é acoplado diretamente ao obturador da válvula através da haste e move o obturador da válvula para a posição de controle desejada.
Faça seu OrçamentoPosicionador
Posicionador
Descrição

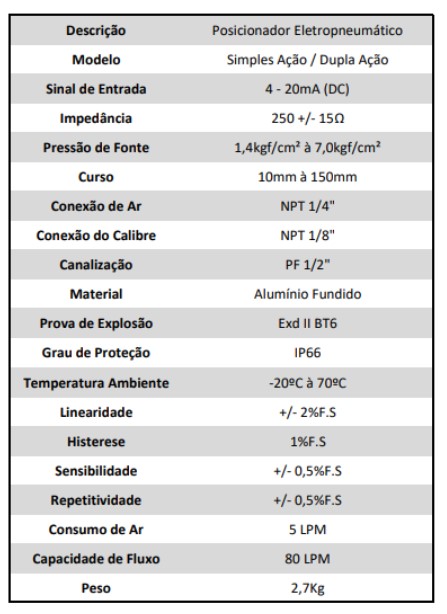

| Característica | Especificação |
|---|---|
| Descrição | Posicionador Eletropneumático |
| Modelo | Simples Ação / Dupla Ação |
| Sinal de Entrada | 4 - 20mA (DC) |
| Impedância | 250 +/- 15Ω |
| Pressão de Fonte | 1,4kgf/cm² à 7,0kgf/cm² |
| Curso | 10mm à 150mm |
| Conexão de Ar | NPT 1/4" |
| Conexão do Calibre | NPT 1/8" |
| Canalização | PF 1/2" |
| Material | Alumínio Fundido |
| Prova de Explosão | Exd II BT6 |
| Grau de Proteção | IP66 |
| Temperatura Ambiente | -20ºC à 70ºC |
| Linearidade | +/- 2%F.S |
| Histerese | 1%F.S |
| Sensibilidade | +/- 0,5%F.S |
| Repetitividade | +/- 0,5%F.S |
| Consumo de Ar | 5 LPM |
| Capacidade de Fluxo | 80 LPM |
| Peso | 2,7Kg |
O posicionador eletropneumático, modelo Rotativo, são destinados ao controle de acionamento de válvulas com atuadores simples ou dupla ação. O posicionamento do produto é feito através do ar comprimido e com sinal de entrada de 4 a 20 mA, sendo gerado por um CLP ou um gerador de sinal.
Com o seu invólucro em alumínio na cor preta, a haste de acionamento em inox e sua ponteira no padrão NAMUR, fazem com que o acionamento seja seguro e sem riscos de perda de sinal ou descontrole do produto. O posicionador já vem com suporte de fixação, com padrão de conexão ISO 5211, junto a isso, sua classe de proteção IP66 e com classificação a prova de explosão EXD II BT6, garantem segura e qualidade a sua operação.
A aplicação do posicionador inicia-se onde uma válvula automatizada somente com atuador não atende a aplicação, sendo assim, o movimento ON-OFF não é suficiente para parametrizar a vazão correta do fluido, consequentemente utilizamos o posicionador para um sistema PROPORCIONAL de controle, onde a necessidade de controle seja proporcional, dosando sempre sua abertura e fechamento. O produto pode ser aplicado em todos os sistemas de controle onde se utilizam atuadores pneumáticos.
