Atuador para válvula de controle
O atuador para válvula de controle é um componente indispensável em sistemas industriais que exigem modulação precisa do fluxo de líquidos, gases ou vapores. Acoplado à válvula de controle, ele tem como função movimentar o obturador da válvula de forma contínua, proporcional ao sinal de entrada, possibilitando o controle exato da vazão, da pressão, da temperatura ou de outras variáveis de processo.
A automação industrial depende da atuação eficaz desses equipamentos, especialmente em setores como químico, petroquímico, farmacêutico, papel e celulose, alimentos e bebidas, geração de energia e saneamento. O desempenho de um atuador bem dimensionado está diretamente ligado à estabilidade e à segurança da planta.
Faça seu OrçamentoO que é uma válvula de controle?
Antes de compreender a importância do atuador, é preciso entender o que é uma válvula de controle. Diferente das válvulas on/off (abre e fecha), as válvulas de controle são projetadas para regular continuamente o fluxo de um fluido. Elas operam com base em sinais enviados por controladores, que analisam dados de sensores e comparam com os parâmetros desejados.
Essas válvulas podem ser do tipo globo, diafragma, borboleta ou esfera com características de modulação. A eficiência de sua atuação depende da precisão e da resposta dinâmica do atuador acoplado.
Como funciona o atuador para válvula de controle?
O atuador para válvula de controle recebe um sinal de entrada — pneumático (geralmente 3-15 psi) ou elétrico (como 4-20 mA ou 0-10V) — proveniente de um controlador. Esse sinal é convertido em movimento linear ou rotativo, que posiciona o obturador da válvula em uma determinada abertura.
Dessa forma, o atuador regula a passagem do fluido conforme os parâmetros definidos pelo sistema de controle, ajustando-se automaticamente a variações de carga, pressão, vazão ou temperatura. Em aplicações críticas, essa atuação precisa ocorrer de forma contínua e confiável, sem oscilação ou atraso.
Tipos de atuador para válvula de controle
Existem diversos tipos de atuador para válvula de controle, e a escolha depende da válvula utilizada, das condições do processo e do grau de automação exigido. Os principais modelos são:

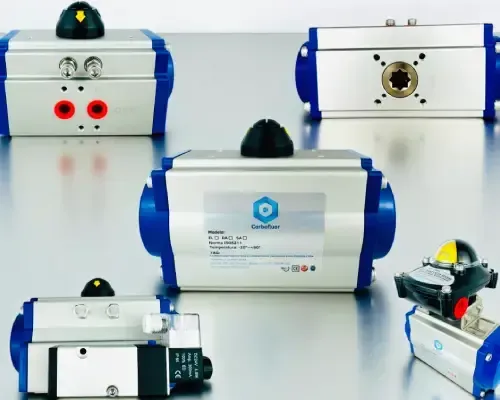

1. Atuador pneumático
É o tipo mais utilizado, graças à rapidez de resposta, simplicidade de operação e confiabilidade. Funciona com ar comprimido e pode ser:
- De diafragma: ideal para válvulas globo, oferece boa sensibilidade a variações de sinal.
- De pistão: proporciona curso maior e mais força, utilizado em válvulas de maior porte.
Geralmente, esses atuadores são combinados com posicionadores para garantir posicionamento preciso e resposta rápida.

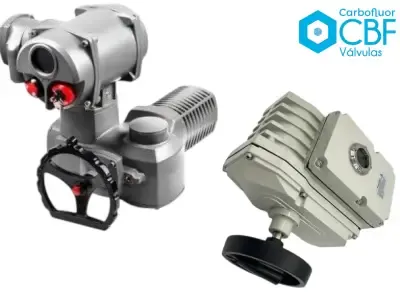

2. Atuador elétrico
O atuador elétrico é indicado para aplicações que exigem precisão, controle digital e baixo consumo de ar comprimido. É silencioso, limpo e fácil de integrar a sistemas SCADA ou CLP. Pode ser de movimento linear ou rotativo, com realimentação de posição e comunicação por protocolos como Modbus, Profibus ou HART.
3. Atuador eletropneumático
É uma combinação do atuador pneumático com controle elétrico. O sinal de entrada elétrico é convertido em sinal pneumático por meio de um conversor ou posicionador eletropneumático. Essa solução é bastante utilizada em plantas industriais que utilizam redes elétricas de controle, mas desejam manter a robustez da atuação pneumática.
4. Atuador hidráulico
O atuador hidráulico é menos comum, sendo aplicado em ambientes com exigência de altíssima força de atuação. Funciona com óleo pressurizado e tem capacidade de operar válvulas de grandes dimensões ou em linhas de alta pressão.
Benefícios do atuador para válvula de controle
O uso do atuador para válvula de controle de controle traz vantagens significativas para o desempenho do sistema. Entre os principais benefícios, destacam-se:
- Regulação contínua e proporcional do fluxo de fluido, com alta sensibilidade.
- Resposta dinâmica rápida, ideal para processos que exigem ajustes constantes.
- Redução do erro de controle, proporcionando maior estabilidade de processo.
- Menor desgaste de componentes internos, devido à suavidade nos movimentos.
- Aumento da vida útil da válvula de controle, com menor esforço mecânico.
- Melhor eficiência energética, com atuação precisa que evita sobrecargas.
- Automação de processos complexos, com integração total a sistemas digitais.
- Segurança operacional, reduzindo o risco de falhas humanas e acidentes.
Aplicações industriais da atuador para válvula de controle
A versatilidade do atuador para válvula de controle permite sua aplicação em diversas áreas industriais. Veja alguns exemplos práticos:
1. Indústria química
Controle fino de dosagem de reagentes, regulagem de temperatura de reatores e controle de pH em linhas contínuas.
2. Papel e celulose
Regulagem de vazão de vapor, água e produtos químicos nas diversas fases do processo de produção.
3. Geração de energia
Controle de pressão e temperatura em turbinas, caldeiras e sistemas de condensação.
4. Alimentos e bebidas
Controle de mistura, pasteurização e envase, com exigência de alta higiene e precisão.
5. Saneamento básico
Regulação de vazão e pressão em estações de tratamento de água e efluentes.
Critérios para escolha do atuador para válvula de controle ideal
Para selecionar corretamente o atuador para válvula de controle, alguns critérios devem ser observados:
- Tipo de válvula (globo, esfera, borboleta, etc.).
- Tipo de movimento necessário (linear ou rotativo).
- Força de atuação ou torque requerido.
- Tempo de resposta desejado.
- Tipo de sinal de entrada (elétrico ou pneumático).
- Pressão e temperatura do fluido.
- Frequência de operação (ciclos por minuto).
- Ambiente de instalação (zonas classificadas, umidade, corrosão, etc.).
- Necessidade de posicionamento remoto ou realimentação de sinal.
A escolha do atuador ideal garante não apenas o bom funcionamento da válvula, mas também a segurança e a eficiência de todo o processo.
Posicionador: aliado do atuador
Para maior precisão e estabilidade, o atuador para válvula de controle é frequentemente utilizado com um posicionador. Esse equipamento compara a posição real da válvula com o sinal de controle recebido e corrige automaticamente qualquer desvio.
O uso do posicionador é especialmente recomendado em aplicações onde há:
- Atrito elevado no mecanismo da válvula.
- Variação de pressão de ar ou sinal.
- Válvulas instaladas em locais com vibração ou variações térmicas.
- Requisitos rigorosos de precisão e tempo de resposta.
Soluções completas com a qualidade Carbofluor
A Carbofluor é referência no fornecimento de soluções para automação de válvulas industriais, oferecendo uma linha completa de atuadores para válvulas de controle, sejam pneumáticos, elétricos ou hidráulicos. Com tecnologia de ponta e equipe técnica especializada, a empresa atende com eficiência os mais diversos segmentos industriais, sempre com foco em segurança, precisão e durabilidade.
Além da comercialização, a Carbofluor oferece suporte técnico para especificação, dimensionamento, instalação e manutenção de sistemas de controle. Se você busca atuador para válvula de controle com alto desempenho e confiabilidade, fale com a equipe Carbofluor e conheça as soluções ideais para o seu processo.
