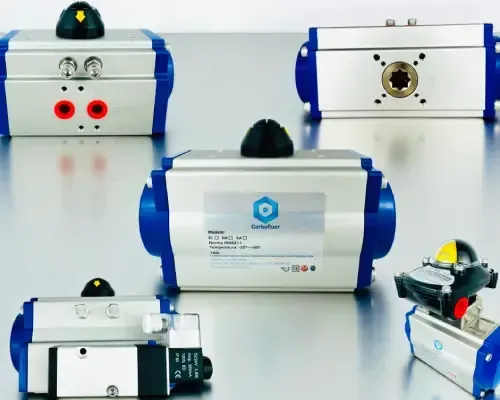

Atuador de dupla ação: O que é, para que serve e onde usar

No mundo da automação industrial, a eficiência e a precisão dos processos dependem diretamente dos equipamentos utilizados para controlar movimentos mecânicos. Entre esses dispositivos, os atuadores pneumáticos de dupla ação se destacam por sua versatilidade, confiabilidade e capacidade de operar em sistemas complexos. Mas o que exatamente é um atuador de dupla ação, como ele funciona e em quais situações é mais indicado? Este artigo explora em detalhes todas essas questões, oferecendo um panorama completo para engenheiros, técnicos e profissionais de manutenção industrial.

O que é um atuador de dupla ação?

Um atuador de dupla ação é um dispositivo que converte energia pneumática, ou seja, energia do ar comprimido, em movimento mecânico. Ao contrário dos atuadores de simples ação, que utilizam uma mola para o retorno do pistão, os atuadores de dupla ação aplicam ar comprimido em ambos os lados do pistão. Isso permite que o movimento seja realizado tanto na ida quanto na volta, conferindo controle total sobre a operação.

Os atuadores de dupla ação podem ser lineares ou rotativos. Nos lineares, o pistão se move para frente e para trás dentro de um cilindro, enquanto nos rotativos, o movimento se traduz em rotação de um eixo, normalmente utilizado para abrir ou fechar válvulas industriais. Esse tipo de atuador é amplamente empregado em automação, controle de processos e sistemas hidráulicos e pneumáticos, sendo essencial em indústrias que exigem precisão e confiabilidade.

Como funciona um atuador de dupla ação?

O funcionamento básico de um atuador de dupla ação envolve a aplicação alternada de ar comprimido em ambas as extremidades do pistão. Quando o ar entra em uma extremidade, ele empurra o pistão, gerando movimento. Para reverter o movimento, o ar é direcionado para a outra extremidade, permitindo que o pistão volte à posição inicial ou execute um movimento contrário.

Este processo é controlado por válvulas direcionais, que podem ser manuais ou automatizadas, dependendo do sistema. Em muitas aplicações industriais, esses atuadores são conectados a sistemas de controle que regulam pressão, tempo e sequência de acionamento, garantindo movimentos precisos e repetitivos.

A precisão do atuador de dupla ação é especialmente útil em processos que exigem operações cíclicas, como abertura e fechamento de válvulas de controle, movimentação de peças em linhas de produção, ou sistemas que demandam sincronização com outros equipamentos automatizados.

Vantagens do atuador de dupla ação

Os atuadores de dupla ação oferecem várias vantagens em relação aos modelos de simples ação, incluindo:

Controle bidirecional: a aplicação de ar comprimido em ambas as extremidades permite movimentação precisa em duas direções, sem depender de molas de retorno.

Maior força e eficiência: como o ar atua nos dois lados do pistão, é possível gerar forças mais consistentes e adequadas a processos industriais exigentes.

Versatilidade: podem ser utilizados em diversas aplicações, desde linhas de produção até sistemas de controle de válvulas em plantas químicas.

Durabilidade: a ausência de componentes mecânicos sujeitos a desgaste intenso, como molas de retorno, reduz a necessidade de manutenção.

Precisão e repetibilidade: movimentos repetitivos podem ser realizados com alta confiabilidade, garantindo consistência em processos críticos.

Onde usar atuadores de dupla ação

Os atuadores de dupla ação são amplamente utilizados em vários setores industriais, incluindo:

Automação industrial

Na automação de fábricas e linhas de produção, atuadores de dupla ação são empregados para movimentação de peças, acionamento de prensas e controle de sistemas pneumáticos. Eles garantem que processos repetitivos ocorram de forma precisa e segura, aumentando a produtividade.

Indústria química e farmacêutica

Nessas indústrias, o controle de válvulas de processo é fundamental. Atuadores de dupla ação permitem a abertura e fechamento seguro de válvulas de controle de fluidos, dosagem de produtos químicos e movimentação de equipamentos de forma automatizada, mantendo altos padrões de segurança.

Indústria alimentícia

Em linhas de produção de alimentos e bebidas, esses atuadores são utilizados para controle de válvulas de enchimento, transporte de produtos e processos de embalagem. Sua operação limpa e confiável atende às exigências sanitárias rigorosas.

Indústria de papel e celulose

A automação de sistemas de transporte de papel e controle de válvulas de fluidos em caldeiras e sistemas de ar comprimido é facilitada pelo uso de atuadores de dupla ação. Eles permitem movimentação precisa e sincronizada de equipamentos pesados.

Setor de petróleo e gás

Nos sistemas de controle de válvulas de óleo e gás, atuadores de dupla ação são utilizados para garantir operação segura e precisa em ambientes críticos, onde falhas podem resultar em grandes prejuízos e riscos à segurança.

Diferença entre atuadores de simples ação e dupla ação

Enquanto os atuadores de simples ação dependem de uma mola para retornar o pistão à posição inicial, os atuadores de dupla ação utilizam ar comprimido em ambas as extremidades. Essa diferença resulta em:

Maior controle de movimento bidirecional.

Possibilidade de aplicar força consistente nos dois sentidos.

Menor desgaste mecânico e maior confiabilidade em operações contínuas.

Essa distinção torna os atuadores de dupla ação mais indicados para processos industriais exigentes e repetitivos.

Seleção e manutenção

Para escolher um atuador de dupla ação adequado, é necessário considerar:

Pressão de operação: garantir que o atuador suporte a pressão do sistema.

Curso do pistão: determinar o deslocamento necessário para a aplicação.

Tipo de movimento: linear ou rotativo, de acordo com a necessidade da aplicação.

Compatibilidade com válvulas ou equipamentos: verificar a conexão mecânica e torque necessário.

A manutenção envolve inspeção periódica de vedações, limpeza dos componentes e verificação de válvulas direcionais. O cuidado adequado prolonga a vida útil do equipamento e garante operação segura e eficiente.

Carbofluor: empresa especializada em atuador de dupla ação

A Carbofluor Indústria e Comércio de Válvulas e Polímeros Ltda, sediada em Barueri, São Paulo, é uma empresa especializada na fabricação e comercialização de válvulas industriais, como a válvula borboleta e produtos em PTFE (Politetrafluoretileno), atendendo a diversos setores, como químico, alimentício, petroquímico, farmacêutico e de tratamento de água. Fundada em 2016, a Carbofluor destaca-se por oferecer soluções de alta qualidade e serviços personalizados, incluindo manutenção preventiva e corretiva de válvulas, além do desenvolvimento de produtos em borracha e PTFE para diversas aplicações industriais. Seu portfólio inclui uma ampla variedade de válvulas, como válvulas borboleta, esfera, gaveta, globo e guilhotina, bem como atuadores pneumáticos e elétricos, e vedações em Teflon, proporcionando eficiência e segurança nos processos industriais.

Entre em contato com a Carbofluor e solicite seu orçamento para atuador de dupla ação agora mesmo!
